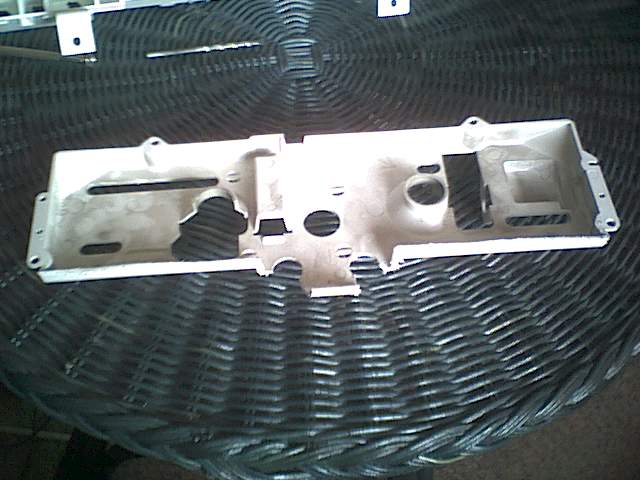

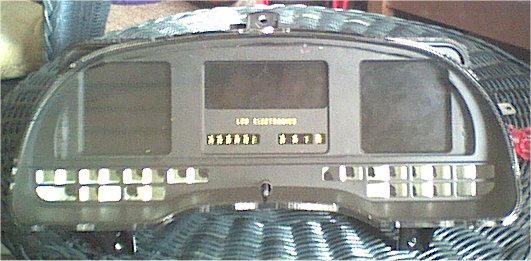

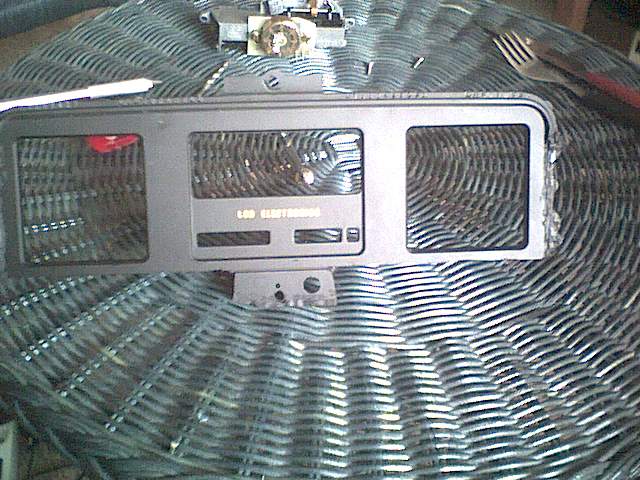

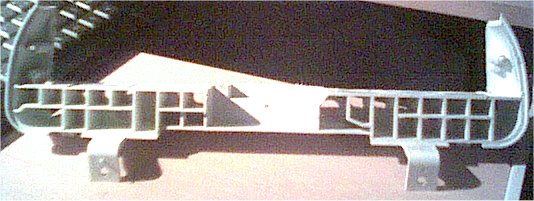

_home   -  _gästebuch   -  _glossar     hier findet ihr alle infos die ihr zum Kadett GSi lcd "transplantieren" braucht Pin belegung am LCD Pin belegung im Astra F Pin belegung im Vectra A Kadett Gsi Lcd an Tacho von Astra/Calibra/Vectra anpassen Steckerbelegung stecker X8 am LCD - Pin - - Kabelfarbe - Pin 01 Ladekontrolleuchte blau/weiß Pin 02 nicht belegt - Pin 03 Regelschalter für Beleuchtung grau/grün (im Astra grau/schwarz) Pin 04 Tankgeber blau/schwarz Pin 05 Zündungsplus Schwarz Pin 06 nicht belegt - Pin 07 Drehzahlmesser grün Pin 08 nicht belegt - Pin 09 Masse braun Pin 10 Masse braun Pin 11 Masse braun Pin 12 Öldruckgeber blau/gelb Pin 13 nicht belegt - Pin 14 nicht belegt - Pin 15 Zündungsplus schwarz Pin 16 Lichtschalter grau/grün Pin 17 Temperaturgeber blau Pin 18 nicht belegt - Pin 19 nicht belegt - Pin 20 nicht belegt - Pin 21 Geschwindigkeitssignal blau/rot Pin 22 Öldruckschalter blau/grün Pin 23 nicht belegt - Pin 24 nicht belegt - Pin 25 nicht belegt - Pin 26 nicht belegt - X9 am LCD - Pin - - Kabelfarbe - Pin 01 Blinklicht rechts schwarz/grün Pin 02 nicht belegt - Pin 03 Handbremskontrolleuchte braun/weiß Pin 04 nicht belegt - Pin 05 nicht belegt - Pin 06 nicht belegt - Pin 07 nicht belegt - Pin 08 nicht belegt - Pin 09 zündungsplus schwarz Pin 10 nicht belegt - Pin 11 nicht belegt - Pin 12 Anhängerkontrolleuchte Schwarz Pin 13 Lichteinschaltkontrolle weiß/gelb Pin 14 Fernlichtkontrolle weiß Pin 15 Masse braun Pin 16 Blinklicht links schwarz/weiß Stecker im Opel Astra F X21 am Tacho - Pin - - Kabelfarbe - Pin 01 nicht belegt - Pin 02 Ladekontrolle Blau/Weiß Pin 03 Geschwindigkeitssignal Blau/Rot Pin 04 Masse Braun Pin 05 Tachobeleuchtung Grau/Schwarz Pin 06 Motortemperatur Blau Pin 07 Kraftstoffanzeige Blau/Schwarz Pin 08 Drehzahlmesser Grün Pin 09 Zündungsplus Schwarz Pin 10 Kontrolleuchte Bremssystem (bis 94 Bremsflüssigkeit) Braun/Rot (bis 94 Braun/Weiß) Pin 11 Handbremskontrolle Braun/Weiß Pin 12 Motorkontrolleuchte Braun/Blau Pin 13 Kontrolle Blinklicht Schwarz/Weiß Pin 14 Zündungsplus Schwarz Pin 15 Kontrolleuchte Öldruck Blau/Grün Pin 16 Kontrolleuchte Fernlicht Weiß X22 am Tacho - Pin - - Kabelfarbe - Pin 01 Gurtwarnung Braun/Gelb Pin 02 Kontrolleuchte Airbag Braun/Gelb Pin 03 nicht belegt - Pin 04 nicht belegt - Pin 05 ETC Kontrolleuchte Braun/Grün Pin 06 Kontrolleuchte Blinklicht Anhänger Weiß/Grün Pin 07 nicht belegt - Pin 08 Kontrolleuchte ABS Braun/Gelb Pin 09 nicht belegt - Pin 10 Kontrolleuchte Automatikgetriebe Braun/Violett Pin 11 Kontrolleuchte Glühzeit Blau Pin 12 Nebelschlussleuchte Schwarz/Blau Stecker im Vectra A (ohne gewähr) Stecker X21 Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8 - Ladekontrolle Geschwindigkeitssignal Masse Dimmerschalter Kühlwasser-temp. Tankanzeige Drehzahlmesser Pin 9 Pin 10 Pin 11 Pin 12 Pin 13 Pin 14 Pin 15 Pin 16 Zündungsplus - - - - Zündungsplus - - So jetzt zum Anpassen... Das ganze is nicht ganz so einfach! man sollte sich viel zeit nehmen und passendes werkzeug haben! passendes werkzeug ist zum beispiel ein dremel oder ähnliches! auch nützlich sind feilen, bohrer etc. so zuerst den originaltacho, die tachoscheiben und das ganze zeug muss natürlich vorher raus ;) die tachofolie und die ganzen kontrolllampen sind ja bestimmt schon ab wa!? *gg* aus dem vorderen teil des tachos hab ich diese 2 "mittelstreben" rausgetrennt und oben und unten einen guten übergang gemacht! wenn das geschafft ist, ist das erste teil auch schon fertig! jetzt den hinteren weißen teil wo die kontrollleuchten sitzen: da habe ich innen ALLES rausgetrennt, links und rechts habe ich einen teil stehen lassen wo dann das gehäuse vom lcd zwischen passt! zum besseren verständnis hier ein bild: so jetzt zu der frontblende vom lcd: die oberfläche habe ich komplett "glatt" gemacht, sprich diese erhebungen an den seiten wo die scheibe drauf saß weg und alles der oberfläche angeglichen! dann habe ich noch den teil wo die kontrollleuchten sind weggenommen! da sollte man aber aufpassen das man die halterung vom km-zähler stehen lässt! hier ein bild wie ich es gemacht habe: jetzt bloss noch das rückenteil vom lcd und fertig! bei dem teil muss der teil wo die kontrollleuchten sitzen auch weg! siehe bild: so jetzt erstmal alles zusammen setzen und schauen ob es passt! wenn nicht eben noch weiter feilen und wenn es passt, verkleben! es müsste dann so aussehen: und das wars ja dann auch schon, jetzt eben wie gesagt noch hier und da anpassen und verkabeln! bei dieser variante des umbaus habt ihr auch keine probs beim einsetzen ins cockpit! bei manchen umbauten muss man extra das lenkrad ausbauen *gg* - In memory of Robert Uhlmann † 18.12.2005 - 18.01.2025 - 06:49 Uhr | 10 Besucher online | Besucher gesamt: 0 Copyright astrasite.de 2004-2011 | _impressum | _kontakt
